Osazovací návod - V2

Verze z roku 2023

Jak postupovat

• Vždy pájej pouze jednu úroveň najednou.
• Vždy si vezmi jednu součástku, tu zapájej a až pak pokračuj s další.
• Pak můžeš zapájet ostatní součástky.
• Jakmile máš zapájeno, nalep zespodu USB konektoru podložku.

Důležité informace

• Začni připájením integrovaného obvodu.
  • U integrovaného obvodu si pohlídej jeho orientaci. Pokud si nejsi jistý, zeptej se lektora.
• Jako poslední připájej LED
• U LED běžně na polaritě záleží. Na této desce však polaritu řešit nemusíte, obvod je navržen tak, aby na polaritě nezáleželo.

Bezpečnost práce

• Hrot páječky je horký (~300 °C).
• Páječku vždy odkládejte do stojanu.
• Udržujte pořádek na pracovišti.
• Když se popálíte, tak si běžte popálené místo zchladit vodou, případně ledem. Popálené místo ničím nemastěte.

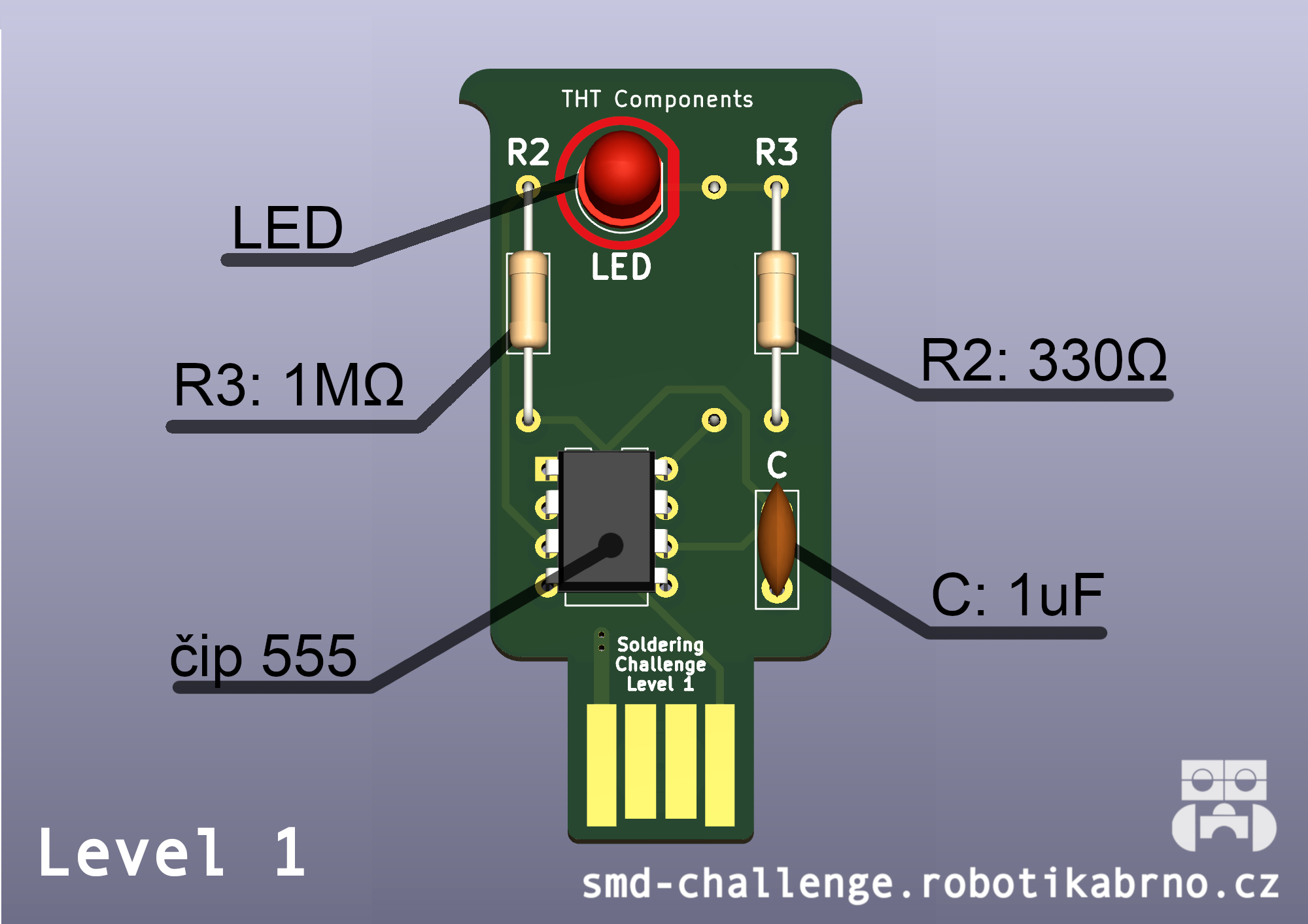

L1 - THT

L2 - 1206

Pozor, L2 má stejné rezistory R2 a R3. R1 je zde jiný

L3 - 0603

---
